Hiện tượng cổng sắt bị xệ cánh, kẹt nền, đóng mở nặng trịch hoặc phát ra tiếng cọt kẹt chói tai là nỗi ám ảnh lớn nhất của các gia chủ. Đối với cổng sắt đặc rèn mỹ thuật có khối lượng từ vài trăm kg đến hơn một tấn, nếu không tính toán hệ bản lề trục xoay cối bi chịu tải ngay từ bản vẽ kỹ thuật, toàn bộ công trình sẽ xuống cấp nhanh chóng chỉ sau 1 mùa mưa.
1. Cấu Tạo Chi Tiết Của Cối Trục Xoay Bạc Đạn Côn Chịu Lực Cực Đại
Khác với bản lề lá hay cối tiện thông thường bán sẵn ngoài tiệm sắt vụn, cối trục xoay chuẩn kỹ thuật công trình biệt thự gồm 4 bộ phận chính:
- Trục cối thép C45 tôi cao tần: Đường kính trục từ D40 đến D60mm, chịu lực uốn và lực cắt trên 2.500kg mà không biến dạng.
- Ổ bi bạc đạn côn (Vòng bi đũa hình nón): Chịu đồng thời 2 lực: Lực nén thẳng đứng do sức nặng bản thân cánh cổng và lực xô ngang do lực đẩy xoay và gió bão.
- Vú mỡ bôi trơn chuyên dụng (Grease Nipple): Cho phép bơm mỡ chịu nhiệt trực tiếp vào khoang bi mà không cần phải nhấc cánh cổng ra ngoài.
- Phớt chặn nước cao su kép: Ngăn nước mưa, cát bụi xâm nhập làm rỉ sét ổ bi.

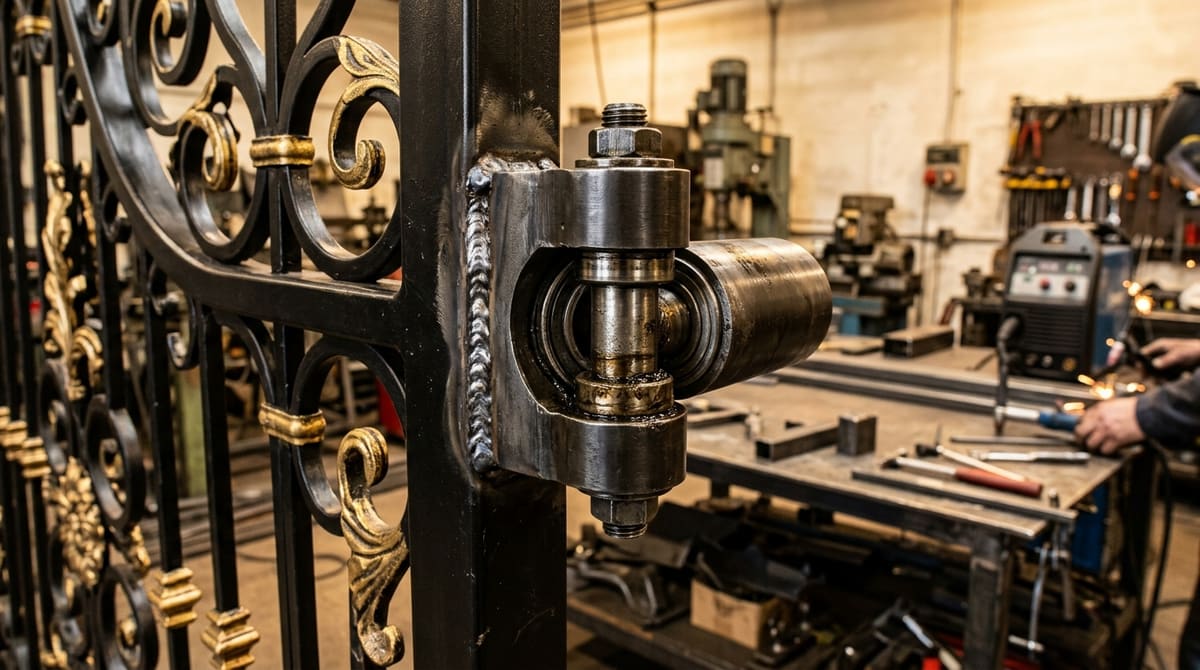

Hình: Chi tiết cối trục xoay bạc đạn côn tiện nguyên khối bằng thép hợp kim chịu tải 1.500kg
2. Kỹ Thuật Hàn Chôn Chân Cối Vào Dầm Bê Tông: Bí Quyết Chống Xệ Vĩnh Viễn
Sai lầm tai hại của thợ nghiệp dư là chỉ khoan tắc kê sắt mỏng vào gạch xây trụ tường. Sau một thời gian, gạch bị xé toạc làm cánh cổng đổ sập.
QUY TRÌNH CHÔN BẢN MÃ ÂM DẦM BÊ TÔNG 3 BƯỚC TẠI THẾ GIỚI SẮT MỸ THUẬT:
- Hàn chân cối vào bản mã thép dày 12mm có sẵn 4 râu thép phi 16 ngoàm sâu vào giằng cột bê tông cốt thép khi đổ trụ.
- Trường hợp trụ đã xây sẵn: Dùng máy khoan rút lõi cấy bu-lông ren Inox bằng hóa chất neo cấy thép Ramset Epcon G5 Pro hoặc Hilti RE500.
- Cân chỉnh bằng máy laser bọt thủy chuẩn xác từng 0.5 độ trước khi siết chặt ecu khóa đôi chống tháo.
